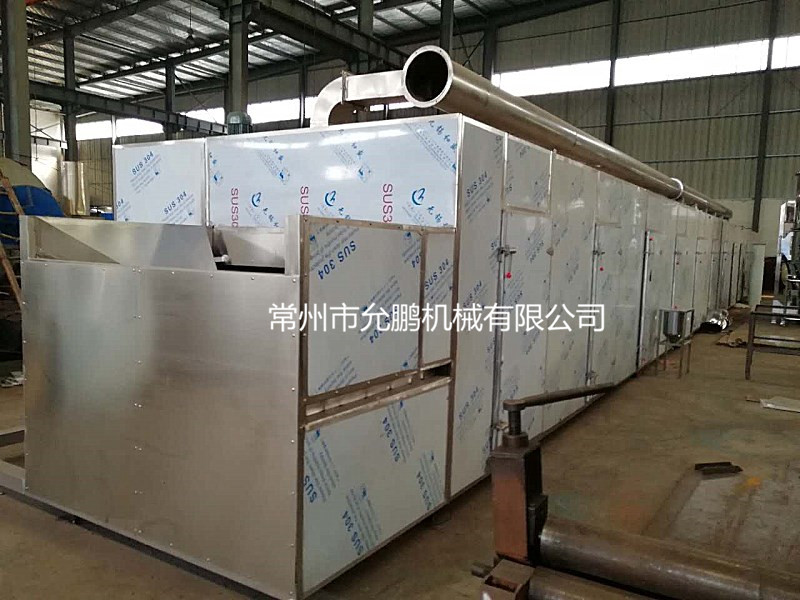

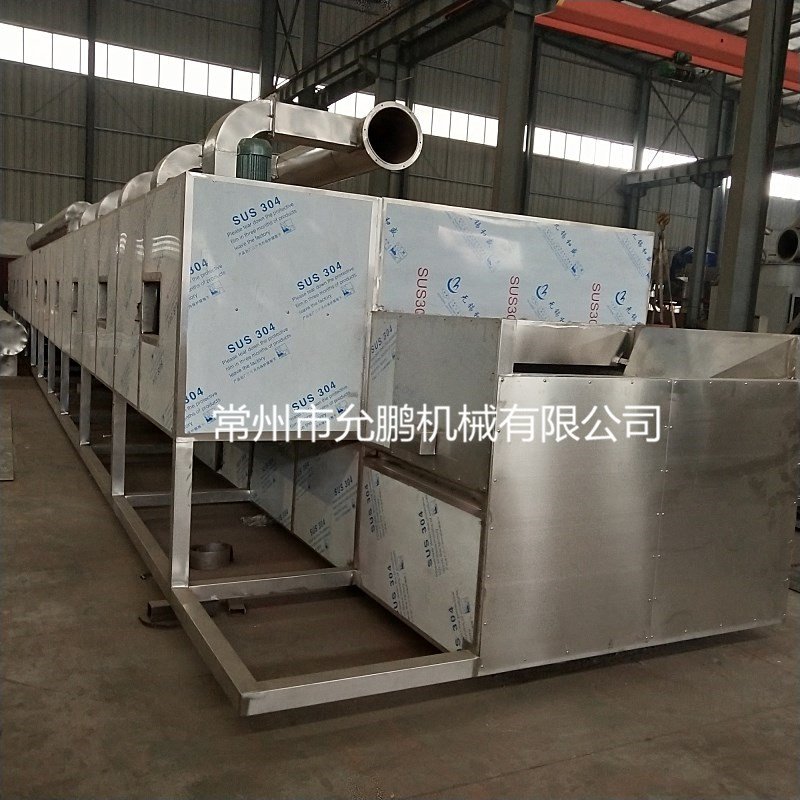

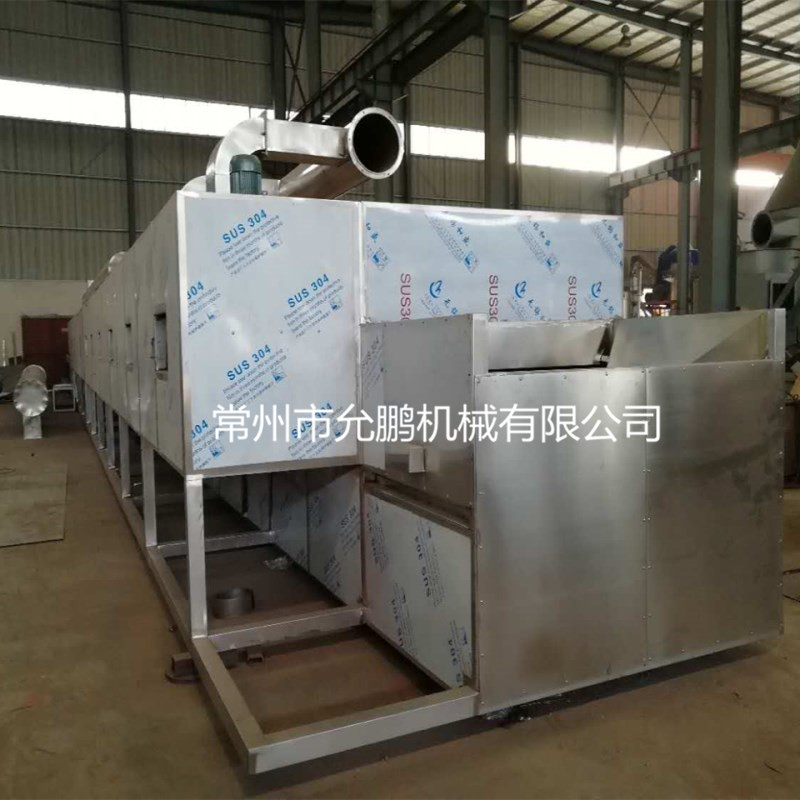

DW系列带式干燥机
放大图片
产品名称: DW系列带式干燥机
产品型号: DW-1.6-24
产品特点: 带式干燥机由若干个独立的单元段组成。
DW系列带式干燥机详细资料:

DW系列带式干燥机



概述:

带式干燥机由若干个独立的单元段组成。每个单元段包括循环风机、加热装置、单独或公用的新鲜空气抽入系统和尾气排出系统。对干燥介质数量、温度、湿度和尾气循环量操作参数,可进行独立控制,从而保证带干机工作的可靠性和操作条件的优化。带干机操作灵活,湿物进料,干燥过程在完全密封的箱体内进行,劳动条件较好,免了粉尘的外泄。 带式干燥机是成批生产用的连续式干燥设备,用于透气性较好的片状、条状、颗粒状物料的干燥,对于脱水蔬菜、催化剂、中药饮片等类含水率高、而物料温度不允许高的物料尤为合适;该系列干燥机具有干燥速度快、蒸发强度高、产品质量好的优点,对脱水滤饼类的膏状物料,需经造粒或制成条状后方可干燥。

工作原理:

物料由加料器均匀地铺在网带上,网带采用12-60目不锈钢网带。由传动装置拖动在干燥机内移动。干燥机由若干单元组成,每一单元热风独立循环,部分尾气由专门排湿风机排出,废气由调节阀控制,热气由下往上或由上往下穿过铺在网带上的物料,加热干燥并带走水分。网带缓慢移动,运行速度可根据物料温度自由调节,干燥后的成品连续落入收料器中。上下循环单元根据用户需要可灵活配备,单元数量可根据需要选取

特点:

1)物料在带干机上受到的振动和冲击轻微,物料颗粒不易粉化破碎,因此也适用于干燥某些不允许碎裂的物料。

2)带干机不仅供物料干燥,有时还可对物料进行焙烤、烧成或熟化处理操作。

3)带干机结构不复杂,安装方便,能长期运行,发生故障时可进入箱体内部检修,维修方便。

4)可以调节空气量、加热温度、物料停留时间及加料速度以取得最佳干燥效果。

5)设备配置灵活,可使用网带冲洗系统及物料冷却系统。

6)大部分空气循环利用,高度节省能源。

7)独特的分风装置,使热风分布更加均匀,确保产品品质的一致性。

8)热源可采用蒸气、导热油、电或燃煤(油)热风炉配套

应用范围:

  1. 用于透气性较好的片状、条状、颗粒状物料的干燥,对于脱水蔬菜、中药饮片等含水率高、而物料温度不允许高的物料尤为合适;该系列干燥机具有干燥速度快、蒸发强度高、产品质量好的优点。对于脱水滤饼的膏状物料,需经造粒或制成棒状后亦可干燥。

结构形式:

1)单级带式干燥机:被干燥物料由进料端经加料装置被均匀分布到输带上。输送带通常用穿孔的不锈钢薄板制成,由电机经变速箱带动,可以调速。干燥机箱体内通常分隔成几个单元,以便独立控制运行参数,优化操作。干燥段之间有一隔离段,在此无干燥介质循环。

2)多级带式干燥机:多级带干燥实质上是由数台单级带干机串联组成,其操作原理与单级带干机相同。

3)多层带式干燥机:多层带干机常用于干燥速度要求较低、干燥时间较长,在整个干燥过程中工艺操作条件能保持恒定的场合。层间设置隔板以组织干燥介质的定向流动,使物料干燥均匀。多层带干机占地少,结构简单,广泛使用于干燥谷物类物料。但由于操作中要多次装料和卸料,因此不适用于干燥易粘着输送带及不允许碎裂的物料。

4)冲击式带式干燥机:冲击式带干机适用于干燥织物、烟叶、基材的表面涂层及其他薄片状物料。冲击式带机通常由两条输送带组成。冲击式带机可分隔成单元段进行独立控制。干燥介质增湿后,部分排出,另部分返回掺入新鲜干燥介质后再行循环。



技术参数:

型号

DW-1.2-8

DW-1.2-10

DW-1.6-8

DW-1.6-10

DW-2-8

DW-2-10

单元数

4

5

4

5

4

5

带宽(m)

1.2

1.6

2







干燥段长(m

8

10

8

10

8

10

铺料厚(mm

10-80











使用温度(

50120











蒸汽压力(Mpa

0.20.5











蒸汽耗量(kg/h

120-130

150-375

150-375

170-470

180-500

225-600

换热面积(m2

272

340

352

440

448

560

干燥时间(h

0.2-1.2

0.25-1.5

0.2-1.2

0.25-1.5

0.2-1.2

0.25-1.5

干燥强度kg/h

60-160

80-220

75-220

95-250

100-260

120-300

风机数量

5

6

5

6

5

6

内机总功率(kw

9.9

12.1

9.9

12.1

18.2

22.2

设备总功率(kw

11.4

13.6

11.4

13.6

19.7

23.7

外形尺寸

Lm

9.77

11.77

9.77

11.77

9.77

Wm

1.5

1.5

2.24

2.24

2.66

2.66

Hm

2.83

2.83

2.83

2.83

3.50

3.50

重量(kg

4800

5780

5400

6550

6350

7800
