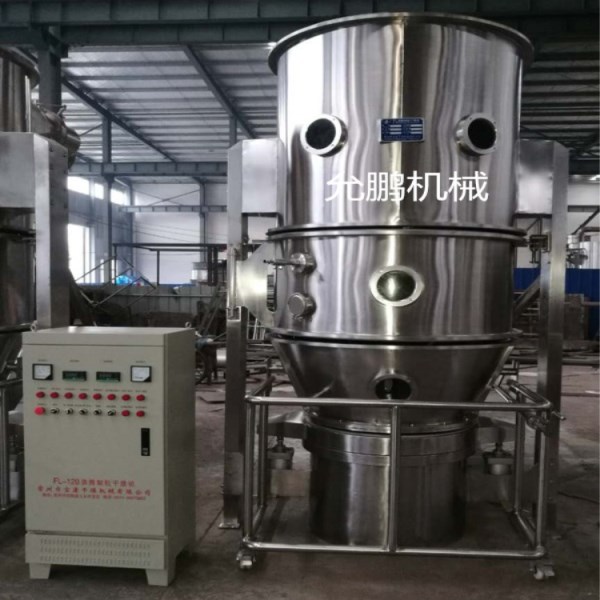

FL-500沸腾干燥机产品参数
放大图片
产品名称: FL-500沸腾干燥机产品参数
产品型号: FL-500
产品特点: FL-500沸腾干燥机产品参数
FL-500沸腾干燥机产品参数详细资料:

FL-500沸腾制粒干燥机详细说明

一、主要性能及特点:

1PLC编程控制,人机界面中文屏幕显示操作,可输入配方参数,程序自动运行,操作方便,稳定,具备严格的互锁功能,不致产生误操作。

2、清灰方式为汽缸清灰,工作时连续清灰除尘,实现连续流化清灰,避免了死床。

3、设备通过自身的引风机自动负压上料,减少了人工操作,减轻了工人劳动强度从而减少成本。

4、设备引风机有风门调节,使设备可用于不同的物料干燥制粒、包衣。

5、设备采取密闭圆形结构,无死角,清洗方便迅速,无交叉污染,符合GMP标准要求。

二、结构介绍

本机由空气除湿装置(可选)、空气过滤器,空气加热器,造粒床,分离室,过滤室,排风管、引风机、消音器、控制柜等组成。

1、主机

主机由底段进风室、造粒包衣床、分离室,过滤室组成。

2、空气过滤器

由初、中、亚高效三级组成,确保进风达到30万级净化。

3、空气加热器

进风温度波动范围为±2.特别是用于制粒、包衣操作,性能稳定。

4、排风系统

由排风管、引风机、消音器组成,引风机与主机隔离安装,噪音≤80分贝,风量为变频调速,可连续调节流化状态,因而本机适合投料范围大,也能很好的适应不同造粒包衣床的风量要求。

5、供液系统

由蠕动泵、料桶、料车组成,对粘结剂,制粒液进行搅拌,恒温降低粘接剂粘度,提高制粒效率。

三、主要技术参数



序号

项目

单位

型号规格

1

容积

L

1700

2

投料量

Kg/

450500

3

引风机

Kw

45

4

散热器面积

M2

145

5

蒸汽压力

MPa

0.60.8

6

压缩空气耗量

M3/min

2.7

7

压缩空气压力

MPa

0.6

8

蠕动泵

L/h

120



























四、配置明细表(成套配置)

序号

名称

内容

材质规格或技术说明

制造厂商

1

主机系统

过滤室:含过滤清粉机构、泄爆口,布袋升降装置

主体材质SUS304   法兰δ=20   筒体δ=3mm





可适合不同特性物料粉体造粒干燥



中筒室:顶喷枪座6

料车:2

顶升段:双气缸和气囊密封式

进风室:带排水口、进风调节风门;

主机支撑:外封不锈钢

主机密封:硅橡胶

温度点:进风一点,出风一点

2

空气加热系统

散热器(连接管道以及保温用户自配)

145 M2

本厂制作

外壳

SUS304

本厂制作

3

空气过滤系统

初、中效过滤器

筛网、无纺布,

本厂制作

壳体:

SUS304

本厂制作

亚高效过滤器

三级过滤进风30万级标准

江阴

4

排送风系统

引风机

1)自动调节进风门风量;

2)电机功率45w

常州力鼓

变频器

45kw

博士力士乐

消音器

碳钢外喷漆,确保风机隔离安装后,噪音≤80db(A)

本厂制作

进风管

SUS304  δ=2mm

本厂制作

排尘管

管道:SUS304δ=1.5mm

法兰:SUS304δ=8mm

本厂制作

排风管

管道:Q235Aδ=1.5mm

法兰:Q235Aδ=8mm

本厂制作

雾化系统

雾化器:

顶喷枪(制粒)

1Cr18Ni9Ti,数量3支。

本厂制作

供液小车:含料桶

料桶60升,材质SUS304

本厂制作

供液泵

(3)  一台

精密蠕动泵

常州普瑞

6

控制系统

柜体

A3喷塑     δ=1.5

本厂制作

操作系统

人机界面操作控制系统

LG

可编程器

PLC

LG

成套电器元件

包括接触器、继电器、空气开关

正泰

指示仪器

电流表、电压表、温度控制器

余姚

气动元件

包括气缸、气动集成块、气压表

台湾

7

过滤布袋



编有抗静电纤维,可均匀释放静电,不产生火花,安全生产

本厂制作

8

视镜

钢化玻璃

可观察机内物料状态

本厂制作
