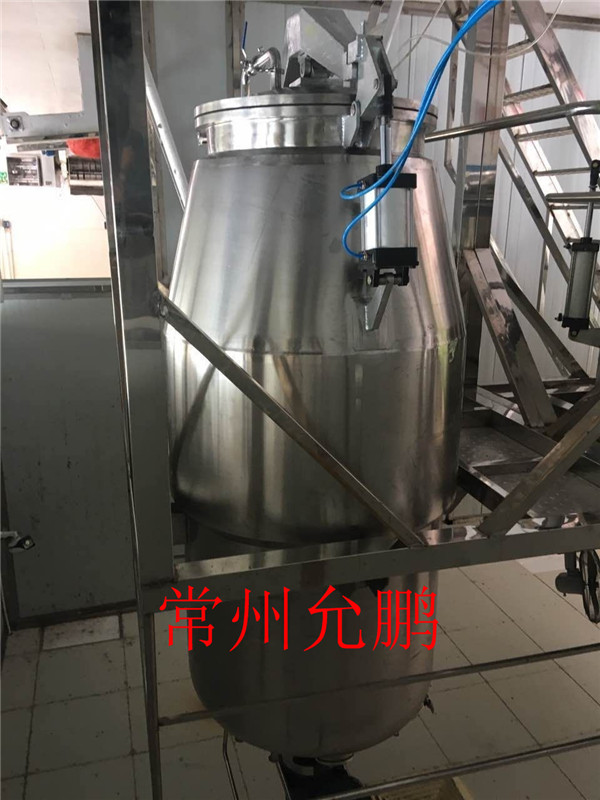

多功能提取罐

发布时间:2019-12-14   点击次数:1483

一、用途范围

本套设备可用于中药、食品、化工行业的常压、加压水煎、温浸、热回流、强制循环渗漉、芳香油提取及有机溶煤回收等多种工艺操作,具有效率高、操作方便等优点。

二、配置参数



材质

型号规格

1

提取罐

304

带夹套保温,容积6m3

2

消泡器

304

采用不锈钢丝网除沫

3

冷凝器

304

列管式,冷凝面积20m2

4

冷却器

304

盘管式,冷却面积2.2m2

5

油水分离器

304

上下盖304法兰,筒体钢化玻璃

6

过滤器

304

滤网式(80目),过滤面积0.5m2

7

气动控制柜

组合件

二位四通阀

8

仪表

组合件

温度计、压力表

技术特性表

参数

单位

设备内

夹套内

设计压力

Mpa

0.09

0.3

设计温度

118

143

工作压力

Mpa

0.08

0.25

工作温度

116

139

设备容积

m3

6.93

加热面积

m2

10

压缩空气压力

Mpa

0.7

气缸直径

mm

Φ200

冷凝器冷凝面积

m2

20

冷却器冷凝面积

m2

2.2

过滤器过滤面积

m2

0.580目)

材质

-

SUS304

Q235-B

腐蚀裕量

-

0

1

容器类别

Ⅰ类

三、结构特点

1、本套设备主要有提取罐、消泡器、冷凝器、冷却器、油水分离器、过滤器、气控柜等组成。

2、提取罐底部排渣门的启闭采用压缩空气的动力,通过气缸活塞,由控制箱中的二位四通阀控制,操作方便,并设有自锁结构防止气源故障。

3、提取罐排渣门上设有花板、席型不锈钢丝网,这样使渣液得到了较为理想的分离。

4、由于设备中与物料接触部份均采用不锈钢制造,具有良好的耐腐蚀性能,经久耐用,并带自动清洗系统,符合GMP要求。

四、工作原理

提取罐的工作原理是单纯的煎煮过程,中草药浸泡在水中,采用蒸气(导热油)加热一定时间,将有效成份提取出来,煎煮时间的长短,根据不同物料的性能自行决定,投料量因中草药形状和有效成份提取的难易不一,不能作统一规定,建议投料量不超过设备容积的三分之二为宜,当提取芳香油时,二次蒸汽通过冷凝、冷却后,油水进入油水分离器,轻油在分离器上部排出,重油在下部排出,水通过溢流排放或回流, 所得提取液(或称煎煮液),进而送入浓缩工序。
