闪蒸干燥机的构造

发布时间:2019-10-21 浏览次数:1057 次

构造:

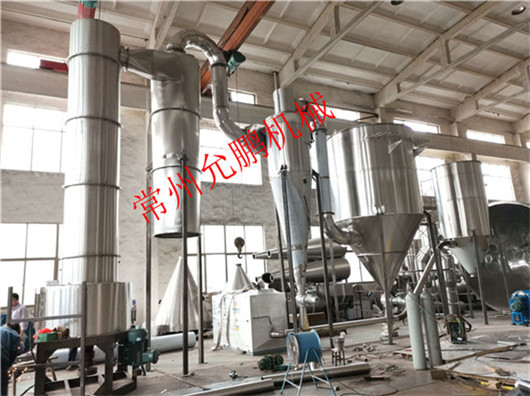

闪蒸干燥机主要由进风系统、加热系统、加料系统、干燥主机、收料除尘系统、排风系统、控制系统等组成。工作时,湿物料由螺旋加料器进入干燥室,物料在干燥室中与高速旋转的热风相遇,细粉状物料被热风带着向干燥室上端移动,不能带走的物料落在干燥室底部,被底部的粉碎装置打碎,物料被迅速分散,物料与热风的接触面积迅速增大。在离心力的作用下(顶部有分级装置),达到干燥程度和一定细度的产品被吹出分级装置,物料在此过程中得到快速干燥。

闪蒸干燥机具有科技含量高,标准化高,环保、安全,低耗,维修简单等优点,在设计结构上:

①干燥器底部设置倒锥形体结构,使干燥气体流通截面自下而上逐渐扩大,底部气流相对较大,上部气流相对较小,从而保证下部的大颗粒处于流化状态的同时,上部的小颗粒也处于流化状态,并使热风沿椎体部旋转,提高底部风速,缩小了搅拌轴悬臂部分的长度,增加了运转的安全可靠性;可使轴承放在机外,有效防止轴承在高温区工作,从而延长了轴承的使用寿命。

②搅拌齿上设置刮板,物料在被搅拌齿粉碎的同时,又被抛向机壁,黏结在壁面上,如不及时刮下,严重时会使设备振动,甚至导致搅拌器闷住不转。搅拌齿上设置刮板,可以及时剥落黏在机壁上的物料,避免黏壁。

③搅拌轴的转数由无级调速电机控制。根据产品粒度要求选择不同的转速,搅拌轴转速越快,所的产品的粒度就越小。

④干燥器上部设置分级器,通过改变分级器的孔直径和分级段的高度,进而改变空气流速,控制离开干燥器的粒子尺寸和数量、最终含水量及物料在干燥段内的停留时间。

⑤加料机的螺旋输送机转数由无级调速电机控制。根据物料性质和干燥工艺参数控制加料速度。

⑥设备结构紧凑,占地面积小,集干燥、粉碎、分级为一体,是旋流技术、流化技术、喷动技术及对流技术的有机结合,干燥后不需要再粉碎、筛分,简化了生产工艺,节省了劳动力和设备费用。
